Grundfos TP
Grundfos-Alldos

Grundfos TP

Materiau

Fonte

Télécharger le PDF Demande de devis

Pompe simple version TP ou TPE, double TPD ou TPED



Les pompes en ligne verticales TP et TPE Grundfos s’utilisent dans les bâtiments commerciaux pour la climatisation et le chauffage. Les pompes disposent de moteurs hauts rendements et assurent une consommation d’énergie réduite. La roue, équilibrée hydrauliquement et mécaniquement, augmente la durée de vie des paliers et des garnitures mécaniques du moteur. La résistance à la corrosion est importante grâce par l’électrozingage du corps de pompe et de la lanterne/tête de pompe.

Les pompes sont disponibles soit avec un moteur standard (TP et TPD) soit avec un moteur électronique à vitesse variable (TPE et TPED). Il s’agit de pompes centrifuges monocellulaires in-line (en ligne) avec garniture mécanique. La pompe et le moteur sont des unités séparées. Ces pompes permettent donc de faire circuler des liquides contenant davantage d’impuretés que ne le permettraient des pompes similaires à rotor noyé.

Les pompes TP/TPE utilisent le concept de la tête remplaçable avec un démontage facile pour une maintenance améliorée. Un circuit hydraulique optimisé améliore le rendement. Les pompes en ligne utilisent une tuyauterie rectiligne réduisant les coûts d’installation et de l’espace occupé. Deux modèles de pompe en ligne verticale, possédant de nombreuses variantes, sont disponibles.



Les pompes TP sont conçues pour les applications suivantes :

– Systèmes de chauffage urbain
– Systèmes de chauffage
– Adduction d’eau
– Systèmes de climatisation
– Systèmes de refroidissement
– Process industriels
– Refroidissement industriel.



Pompe TP

Ce modèle se caractérise par son haut niveau de fiabilité et d’efficacité. Les pompes TP électrozinguées procurent une résistance élevée à la corrosion.

La gamme TP est divisée en quatre catégories en fonction de la conception : TP Série 100, 200, 300 et 400.



TP Série 100 avec raccord-union ou bride

Rp 1 (DN 25) à Rp 1 ¼ (DN 32) et puissances moteur de 0,12 à 0,25 kW.



TP Série 200 avec bride

DN 32 à DN 100 et puissances moteur de 0,12 à 2,2 kW.



TP Série 300 avec bride

DN 32 à DN 200 et puissances moteur de 0,25 à 132 kW.



TP Série 400 avec bride

Deux versions existent :
• Version 10 bars avec bride DN 250 et puissances moteur de 45 à 75 kW.
• Version 25 bars avec bride DN 100 à DN 400 et puissances moteur de 5,5 à 630 kW.



Pompes TP certifiées ATEX

Grundfos fournit des pompes TP et TPD certifiées ATEX sur demande.
Toutes les pompes TP certifiées ATEX sont conformes à la Directive 94/9/EC (Groupe II, Catégorie 3). Si une protection contre la marche à sec certifiée ATEX est installée, la pompe peut être surclassée en catégorie 2G.

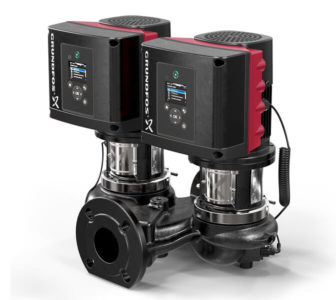

Pompe TPE

La principale différence avec la pompe TP se situe au niveau du moteur. Celui des pompes TPE intègrent un convertisseur de fréquence, permettant d’employer diverses méthodes de commande. Cela génère des économies d’énergie et un plus grand confort.



Les pompes TPE, TPED possèdent un convertisseur de fréquence intégré.

On distingue :
– Les TPE/TPED Série 1000 et 2000
– Les TPE2/TPE2D Et les TPE3/TPE3D – Moteurs à aimant permanent IE5



Retrouvez les plus de détails sur le site du fabricant
