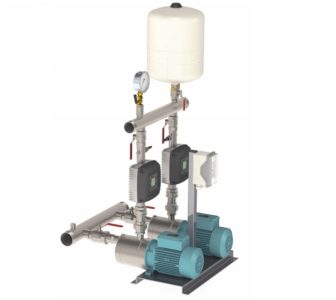

Calpeda S20 EMT MXH
Calpeda

Calpeda S10-S20-S30 EMT MXH

Materiau

Inox

Certification

ACS

Télécharger le PDF Demande de devis

Surpresseur Calpeda 1, 2 ou 3 pompes à vitesse variable pour la distribution d’eau et le maintien de pression des réseaux domestiques, collectifs, agricoles, industriels…à partir d’une réserve ou d’un réseau existant. L’ensemble est compact, il est fixé au sol par le châssis. A pression constante, le débit s’ajuste en fonction de la demande d’eau. Ce surpresseur ne nécessite que peu d’entretien.

Le montage du surpresseur se fait rapidement. L’ensemble est livré testé et préréglé pour être prêt à l’emploi.



Caractéristiques techniques :

Débit : 0 à 75 m3/h (selon modèle)
Hmt : 68 m maxi (tous les modèles)
Pression de service : 10 bars maxi (tous les modèles)
Température du liquide : -15°C à + 110°C maxi (tous les modèles)



Composition S10 EMT MXH, S20 EMT MXH, S30 EMT MXH :

1, 2 ou 3 (selon modèle) pompes tout inox série MXH 230/400 Volts triphasée raccordée par un câble blindé à :



– Système compact à variation de vitesse EASYMAT : entrée 230V monophasée, sortie 230V triphasée, sécurité manque d’eau intégrée (1 pour S10, 2 pour S20, 3 pour S30)
– Réservoir à diaphragme à gonfler sur site, pression de gonflage = ⅔ de la pression de consigne (1 pour S10, 1 ou 2 pour S20 & S30)
– Transmetteur de pression 0-10 bars / 4-20 mA (1 pour S10, 2 pour S20, 3 pour S30)
– 1 manomètre en inox (Ø63 pour S10, Ø100 pour S20 et S30)
– Vanne union d’isolement à l’aspiration et vanne d’isolement au refoulement (1 pour S10, 2 pour S20, 3 pour S30)
– Raccord union en inox au refoulement (1 pour S10, 2 pour S20, 3 pour S30)

– Clapet en inox au refoulement (1 pour S10, 2 pour S20, 3 pour S30)
– Vanne à purge d’isolement sous le réservoir (1 pour S10, 1 ou 2 pour S20 et S30)
– 1 châssis en inox (S10, S20, S30)
– 1,5 mètre de câble + 1 fiche mâle (S10 uniquement)
– 1 collecteur en inox pour l’aspiration et 1 pour le refoulement avec bouchon inox (S30, S20 à partir du DN50 au refoulement)
– 1 coffret de protection électrique avec 3 disjoncteurs + sectionneur général (2 disjoncteurs pour S20 et 3 pour S30)
-2 brides en inox, 1 pour le collecteur d’aspiration et 1 pour le collecteur de refoulement (S30, S20 à partir du DN50 au refoulement)



Versions disponibles :

S10 EMT MXH 203 / S10 EMT MXH 205 / S10 EMT MXH 403 / S10 EMT MXH 405 / S10 EMT MXH 803 / S10 EMT MXH 805 / S 20 EMT MXH203 / S 20 EMT MXH205 / S 20 EMT MXH403 / S 20 EMT MXH405 / S 20 EMT MXH803 / S 20 EMT MXH805 / S20 EMT MXH1603 / S30 EMT MXH203 / S30 EMT MXH205 / S30 EMT MXH403 / S30 EMT MXH405 / S30 EMT MXH803 / S30 EMT MXH805
