Servinox MV

Servinox – MV

Certification

3A - ATEX - EHEDG - EN 1935/2004 - FDA - USP Class VI

Télécharger le PDF Demande de devis

La vanne MV multivoies à boisseau est destinée à fermer un ou plusieurs circuits ou à distribuer les fluides sous pression vers une ou plusieurs voies. La vanne MV est composée d’un corps comportant 2 à 4 voies et d’une clé (boisseau cylindrique) orientant la circulation du fluide. Sa conception hygiénique assure l’absence de zone de rétention, tout en lui conférant une nettoyabilité optimale par battement lors des cycles de NEP.
Cette vanne destinée aux circuits véhicule des produits liquides clairs ou visqueux du groupe 2 (Article 13 de la directive européenne 2014/34/UE et chargés en particules solides.

Elle dispose d’un passage intégral en version raclable et minimise les pertes de charges. Ses 2 à 5 voies permettent la mutualisation de lignes pour plusieurs produits. De conception hygiéniques, cet équipement est adapté aux lignes distribuant tous types de fluides, y compris visqueux, chargés et/ou figeant (crèmes, chocolat, caramel…). Cette solution est particulièrement adaptée aux lignes avec système de raclage : possibilité d’utilisation comme vanne de distribution ou d’isolement, ou comme gare intermédiaire (version réception raclable).

Les vannes standards DN10 à DN65 disposent d’un levier de manœuvre. Les modèles DN80 et DN100 possèdent un double levier de manœuvre. A partir du DN80, nous préconisons un actionneur pneumatique ou électrique. Toutes les vannes ont un marquage sur la partie inférieure de la clé, qui permet de connaître la position exacte des voies.
Equipement garanti 12 mois à partir de la date d’expédition (sauf conditions particulières).



Caractéristiques techniques

– Tailles :
SMS : 25mm (1’’), 38mm (1.1/2’’), 51mm (2’’), 63.5mm (2.1/2’’), 76.1mm (3’’), 104mm (4’’)
DIN 11850 : DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
– Raccordement : Mâle
– Pression du produit : Vide à 10 bar
– Température de service : De 1 °C à 120 °C
– Pièces en contact avec le produit : Inox 1.4404 (316L)
– Autres pièces : Inox 1.4301 (304L)
– Étanchéité : Bagues PTFE (Polytétrafluoroéthylène, éq. Teflon®) jusqu’à 90° ou bagues TFM 1600 PTFE jusqu’à 120° et joints EPDM (Ethylène-Propylène-Diène Monomère)
– Ra standard des vannes : 0,8 μm intérieur.



Certifications

Les joints élastomère sont conformes FDA CFR 21.177.2600 et règlement 1935/2004/CE.
SERVINOX suit les préconisations des guides et standards internationaux de conception et de fabrication hygiénique, notamment EHEDG et 3-A.
Conformité « ATEX 2014/34/UE zones 1 & 2, gaz et poussières »



Options

– Butée de manoeuvre pour poignée : éviter les risques de mélange de fluides et les manipulations incontrôlée
– Détection de position pour manette (capteurs inductifs)

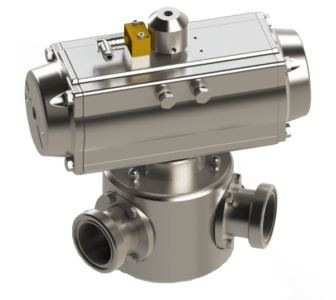

– Version automatique
– Accessoires (EV, ED, détection…)
– Versions distribution ou réception raclable
– Corps chauffant
– Version nettoyage renforcé

– Autres raccordements : A souder, clamp, femelle, bride
– Étanchéité – autres matériaux disponibles pour bagues : Polyéthylène, PTFE chargé verre
– Étanchéité – autres matériaux disponibles pour joints : NBR (caoutchouc Nitrile), FKM (caoutchouc Fluorocarboné, éq. Viton®), VMQ (Silicone), VMQ enrobé PTFE (Polytétrafluoroéthylène, éq. Teflon®), FFKM (Perfluoroélastomère, éq. Kalrez®)
– Étanchéité en conformité USP class VI
– État de surface spécifique
– Autres nuances de matériaux de construction
– Équipement sur mesure : nous consulter
