GEA – Chemidisc / Turbodisc

Télécharger le PDF Demande de devis

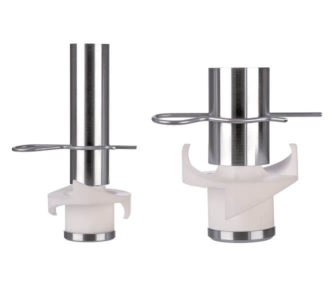

Les Chemidisc et Turbodisc sont des têtes de lavage spécifiques pour le lavage des réservoirs de transformation, de stockage et de transport et IBC, de petites et moyennes dimensions dans de nombreuses industries. Le disque rotatif entrainé par le fluide de lavage diffuse une gerbe dense atteignant toutes les parties du réservoir. De plus, étant l’unique pièce mobile des têtes de lavage, il ne requiert que peu d’entretien et génère des économies. Etant assurée par le fluide de lavage, la lubrification n’est pas nécessaire. Cela élimine totalement les risques de contamination du produit par l’huile ou la graisse. Ces têtes de lavage disposent de petits orifices ne pouvant s’obturer, car même avec des orifices partiellement bouchés, les têtes rotatives continuent de fonctionner. Tous les Turbodisc et Chemidisc peuvent se fixer au bout d’un flexible ou intégrés dans un système N.E.P.

Les têtes rotatives sont aussi disponibles en version faible débit pour les utilisations où il existe des contraintes techniques ou économiques sur la consommation ou l’évacuation d’eau. Le fluide de nettoyage arrive dans la tête rotative à travers d’orifices calibrés et se projette sur un disque permettant une distribution en réservoirs fermés sur 360°. Vous pouvez également l’utiliser sur réservoirs ouverts de 180°. Pour former un joint hydraulique, une petite partie passe dans le noyau central et ressort entre le disque et son support (sauf sur TD 25 et TD75). Grâce à ce système, le disque tourne rapidement sans contact avec les autres pièces et permet d’éviter son usure.



Applications

Les Chemidisc sont spécifiques pour les applications agressives tandis que Turbodisc sont parfaits pour les applications hautement hygiéniques. Les têtes de lavage Chemidisc sont adaptés pour le lavage de réservoirs vitrifiés, la version PTFE chargé de 25% de carbone dissipe l’électricité statique. Ils s’utilisent couramment dans les industries chimiques, cosmétiques, pharmaceutiques, des peintures et vernis, du nucléaire et du transport.

Les Turbodisc sont, eux, utilisés couramment dans les industries chimiques, cosmétiques, pharmaceutiques, des peintures et vernis, du nucléaire et du transport. Les différents modèles fonctionnent jusqu’à 120°C avec des solutions chimiques et détergentes.

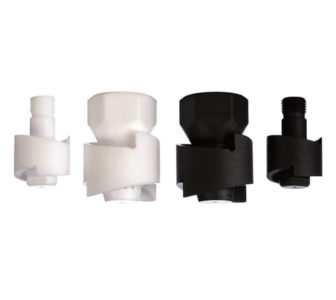

Caractéristiques techniques Chemidisc

Matériaux de construction : PTFE ou PTFE chargé 25% de carbone.
Température maxi du fluide : 95°C
Température ambiante maxi : 140°C
Plage de pressions de fonctionnement : 2 à 4 bars
Débits : 60 à 225 L/min
Rayon de nettoyage maxi : 0,5 à 2,3m
Rayon d’aspersion maxi : 2,5 à 3,5m
Lubrifiant : fluide de nettoyage
Poids : CR25 : 100g – CR75 : 150g –CR100 : 220g – CR150 : 400g
Raccordements : CR25 : 1/4″M – CR75 : ¾ »F BSP – CR100 : 1″F BSP – CR150 : 1″1/2F BSP







Caractéristiques techniques Turbodisc :

Matériaux de construction : acier inox 316, PTFE, PTFE chargé 25% de carbone. Hastelloy C22. Température maxi du fluide : 95°C Température ambiante maxi : 140°C
Plage de pressions de fonctionnement : 2 à 4 bars
Débits : 45 à 235 L/min Rayon de nettoyage maxi : 0,5 à 2,3m
Rayon d’aspersion maxi : 2,0 à 3,5m
Lubrifiant : fluide de nettoyage
Poids : TD25 : 55g – TD75 : 210g –TD100 : 400g – TD150 : 925g
Raccordements : TD25 : 1/4″M BSP- TD25/180A : ½ »F BSP – TD75 : ¾ »F BSP – TD100 : 1″F BSP – TD150 : 1″1/2F BSP







Retrouvez plus de détails sur le site du fabricant
