Grundfos CR

Materiau

Fonte - Inox

Certification

ACS - ATEX - EN 1935/2004 - FDA

Télécharger le PDF Demande de devis

La famille de pompe verticale centrifuge, multicellulaire en ligne, GRUNDFOS CR est une solution pour presque toutes les configurations industrielles. La CR est disponible en millions de configurations différentes et ce grâce à 4 éléments modulables :

– Moteur : 1450-2900 tour/minute – Avec variation de fréquence « CRE » IE5
– Garniture mécanique : simple, double, version haute température jusque 180°C (Air-cooled Top), version entraînement magnétique (MAGdrive)
– Connexions : Brides DIN/ANSI/JIS/ovales, PJE victaulic, CLAMP etc…
– La gamme CR est disponible en quatre matériaux différents : fonte, deux qualités d’acier inoxydable, et titane. Il existe 16 tailles, capables de fournir jusqu’à 180 m3/h à 50 bars, avec toute une variété de garnitures mécaniques, de matériaux et de tensions d’alimentation. Le système de conception modulaire vous permet de choisir un modèle capable de traiter les liquides difficiles et de gérer les conditions de fonctionnement les plus complexes.

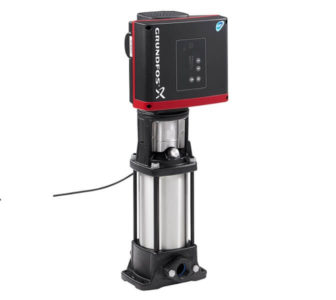

Nous proposons également des pompes haute efficacité : la version « E », avec un convertisseur de fréquence intégré ou des pompes avec un convertisseur de fréquence externe (CUE). Ces versions combinent le meilleur de la technologie de pompage avec des moteurs hautes efficacités et des commandes à vitesse variables. Vous n’utiliserez jamais plus d’énergie que nécessaire. Les pompes Grundfos de l’univers CR sont équipées de garniture mécanique équilibrée type cartouche pour plus de fiabilité et des temps d’arrêt en entretien réduits. Ils disposent de large choix de raccords disponibles pour une solution flexible. Les roulements sont résistants à l’usure, la roue est soudée au laser. Les moteurs sont les Grundfos Blueflux IE3 pour les CR et IE5 pour les CRE. Ces pompes supportent une haute pression, jusqu’à des températures élevées et des liquides difficiles.



Caractéristiques techniques

Taille : 13 modèles – couvrent de 1 à 184 m3/h – Extension avec les CR-XL jusqu’à 200 m3/H en 2019 et jusqu’à 340 m3/H en 2020.
Pression maxi. : 50 bars
Température du liquide pompé de -40 à 180 °C (240°C huile thermique)
Moteur de 0.37 à 75 kW
HMT : Max. 330 m (versions Hautes Pressions jusqu’à 480 m)
Diamètre de refoulement : jusqu’à DN 150
Optimisation énergétique de la pompe (référence MEI (Index d’efficacité minimum) ≥ 0.70)



Les différentes versions :

– CR : Base et sommet en fonte, pièces mouillées en acier inoxydable 304 (EN 1.4301)
– CRI : Base, sommet et pièces mouillées en acier inoxydable 304 (EN 1.4301)
– CRN : Base, sommet et pièces mouillées en acier inoxydable haute qualité 316 (EN 1.4401)
– CRT : Base, sommet et pièces mouillées en titane (ASTM B 265)
– CRNE-HS : Système de pompe compact et à haute vitesse pour haute pression
– CRN-SF : Système double pompe conçu pour la haute pression et le débit élevé – Montage en série

Pour toutes les variantes à partir de 22 kW et moins, nous proposons en option un convertisseur de fréquence intégré ou externe, de 0,37 à 75 kW.



Les conseils :

Pour le pompage de liquides aqueux (transparents, similaires à l’eau), nous conseillons la CR standard ou la pompe à eau CRI. Grundfos a ajouté d’autres solutions modulaires pour faire face à des pressions très élevées, des températures très élevées, des liquides très agressifs, très corrosifs ou très dangereux. La gamme industrielle comprend les lignes CR, CRI, CRN et CRT.



Applications :

– Systèmes de process industriels
– Systèmes de lavage et nettoyage
– Pompage des acides et alcools
– Systèmes de filtration
– Augmentation de la pression d’eau
– Traitement de l’eau- HVAC
– Irrigation
– Osmose inverse
– Alimentations chaudières
– Industries chimiques
– Process industriels et maritimes
– Refroidissement industriel





Retrouvez plus de détails sur le site du fabricant
