Cyclam NAP/NAR

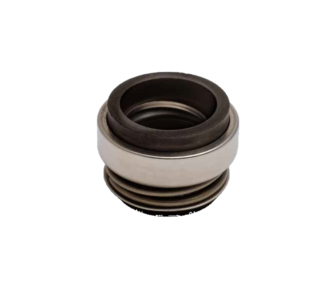

Cyclam – Garniture mécanique type NAP/NAR

Télécharger le PDF Demande de devis

Les garnitures à soufflet élastomère type NAP/NAR sont conçues pour des applications générales et les produits chimiques moyennement corrosifs. Elles conviennent pour les applications telles que l’eau, les huiles, les acides dilués faibles et partout où un joint secondaire en élastomère peut convenir. Le soufflet est en appui permanent sur l’arbre pour lui éviter les mouvements, étant une source d’usure prématurée. Les types NAP/NAR possèdent un système d’entraînement mécanique cranté évitant tout effort de torsion sur le soufflet élastomère. Cela permet aux faces de frottement de rester en contact malgré un éventuel jeu axial de l’arbre. Cette garniture est de conception monobloc pour une installation plus rapide.

Le type NAR incorpore un anneau de renfort assurant le fonctionnement pour des conditions plus sévères de température et de pression. Elle est auto-alignante, ce qui lui permet de compenser les jeux, les vibrations et les défauts de perpendicularité arbre/siège par la souplesse de sa membrane. La garniture est difficilement encrassable grâce à son ressort hélicoïdal à larges spires. La sécurité de fonctionnement s’améliore donc.



Caractéristiques techniques :

Température : – 40° C à + 180° C en fonction des matériaux utilisés
Pression : Jusqu’à 15 bars (NAP) & Jusqu’à 20 bars (NAR)
Vitesse : Jusqu’à 15 m/s
Encombrement : Ø 10 à 70 mm
Normes DIN 24960, NFE 29991, ISO 3069
Interbague (siège) : Interbagues interchangeables compatibles (généralement type IN)
