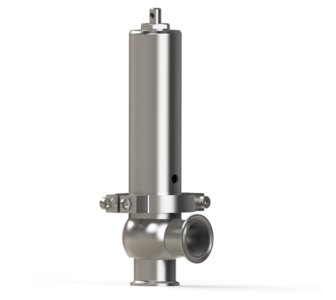

Servinox – SHP
3A - ATEX - EHEDG - EN 1935/2004 - FDA - USP Class VI
Les soupapes de la gamme SHP sont des équipements de sécurité certifiés DESP destinées à protéger les lignes de production et les cuves contenant des fluides gazeux du groupe 2 contre les surpressions (pression de service supérieure à 0,5 bar). L’échappement en pression est collecté.
Servinox dispose d’outils permettant de dimensionner une soupape en fonction des caractéristiques de la cuve ou de la ligne de transfert (diamètre, hauteur) et des conditions de service. C’est une soupape de sécurité en pression haute performance : KD gaz et vapeurs 0,74.
De conception hygiénique affleurante en dôme de cuve, avec RA intérieur 0,6 μm, la soupape est entièrement autonome et ne nécessite aucun asservissement externe pour son fonctionnement. Ces soupapes SHP sont spécialement conçues pour les équipements de cuves et de process nécessitant le respect des plus hauts standards hygiéniques (agroalimentaires, pharmaceutiques, cosmétiques). Les soupapes sont spécifiques pour des cuves soumises à la DESP dont la pression de service est supérieure à 0,5 bar et pour véhiculer les gaz des groupes 1 & 2 et vapeurs d’eau (suivant compatibilité des composants avec les produits).
Caractéristiques
Tailles : DN 08, DN 13, DN 20, DN 25, DN 32, DN 40
Raccordement : Clamp
Tarage pression : 0,5 à 8 bars
Température de service : 1 °C (hors gel) à 200 °C, suivant étanchéité
Fluides admissibles : Vapeurs et gaz des groupes 1 & 2
Matériaux en contact avec le produit :
Corps, siège et clapet : Inox 1.4404 (316L) ou 1.4409
Étanchéité : Joints EPDM (Ethylène-Propylène-Diène Monomère) et NBR (caoutchouc Nitrile) (max 120 °C)
Matériaux hors contact avec le produit : Inox 1.4306 ou 1.4307 (304L) ou 1.4404 (316L)
Cet appareil est garanti 12 mois à partir de la date d’expédition (sauf conditions particulières).
Certifications
Les soupapes SHP sont conformes DESP 2014/68/UE et « ATEX 2014/34/UE, zone 1 & 2, gaz et poussières ». Les joints élastomère et plastomère sont conformes FDA CFR 21.177.2600 et règlement 1935/2004/CE. Servinox suit les préconisations des guides et standards internationaux de conception et de fabrication hygiénique, notamment EHEDG et 3-A.
Options
– Ouverture par forçage manuel optionnelle à partir du DN20, de série sur les tailles <DN20
– Détection d’ouverture inductive en pression
– Autres joints (conditions de service spécifiques) : FKM (caoutchouc Fluorocarboné, éq. Viton®), FFKM (Perfluoroélastomère, éq. Kalrez®), VMQ (Silicone), HNBR (caoutchouc Nitrile Hydrogéné), NBR (caoutchouc Nitrile).
– Joints en conformité USP Class VI.
ØE et ØF : autres dimensions de raccordements possibles (nous consulter)
